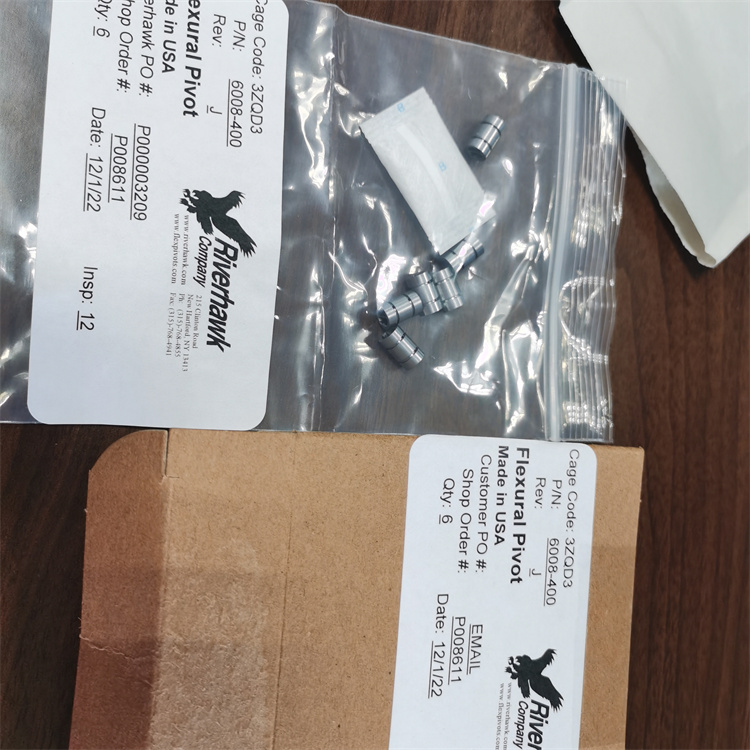

傅立葉變換紅外光譜儀專用十字彈簧軸承

傅里葉變換紅外（Fourier Transform Infrared，F(xiàn)TIR）光譜儀主要由紅外光源、分束器、干涉儀、樣品池、探測器、計算機數據處理系統、記錄系統等組成，是干涉型紅外光譜儀的典型代表，不同于色散型紅外儀的工作原理，它沒有單色器和狹縫，利用邁克爾遜干涉儀獲得入射光的干涉圖，然后通過傅里葉數學變換，把時間域函數干涉圖變換為頻率域函數圖（普通的紅外光譜圖）。
（1）光源：傅里葉變換紅外光譜儀為測定不同范圍的光譜而設置有多個光源。通常用的是鎢絲燈或碘鎢 燈（近紅外）、硅碳棒（中紅外）、高壓汞燈及氧化釷燈（遠紅外）。
（2）分束器：分束器是邁克爾遜干涉儀的關鍵元件。其作用是將入射光束分成反射和透射兩部分，然后 再使之復合，如果可動鏡使兩束光造成一定的光程差，則復合光束即可造成相長或相消干涉。
對分束器的要求是：應在波數v處使入射光束透射和反射各半，此時被調制的光束振幅**。根據使用 波段范圍不同，在不同介質材料上加相應的表面涂層，即構成分束器。
（3）探測器：傅里葉變換紅外光譜儀所用的探測器與色散型紅外分光光度計所用的探測器無本質的區 別。常用的探測器有硫酸三甘鈦（TGS）、鈮酸鋇鍶、碲鎘汞、銻化銦等。
（4）數據處理系統：傅里葉變換紅外光譜儀數據處理系統的核心是計算機，功能是控制儀器的操作，收集 數據和處理數據。
